该系统实现工程图纸网上协同审查应用，设计单位通过网上申报登记项目基本信息并提交相应的图纸资料，国土城建局窗口工作人员初审企业提交的网上申请，将合格的申请转交审图部门，不合格的申请予退回或不予受理。审图部门的工作人员则可通过系统进行电子图纸资料的查阅、标注、讨论和版本管理。申报企业则可随时查询审图进度、审图结果和审图意见，并根据审图意见更新或补充项目图纸资料直至通过。项目所有图纸资料都会在系统中得到存档，形成项目电子资料库。无论项目处于审图、施工、竣工、备案，还是维护阶段，项目涉及的各方都可根据拥有的权限和需要随时调用和查阅图纸资料。

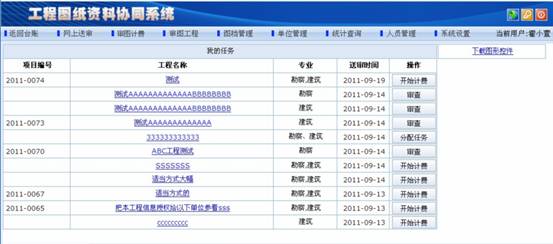

系统主界面

一、网上申报

设计单位通过Internet在系统中发起审图申请，登记项目基本信息，提交待审查的电子图纸资料到系统。

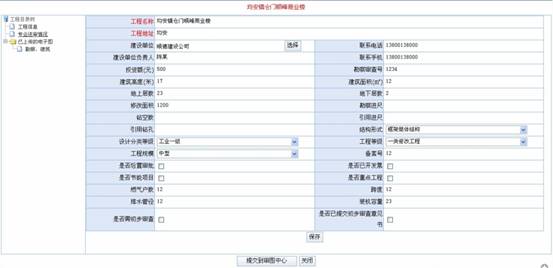

基本信息登记

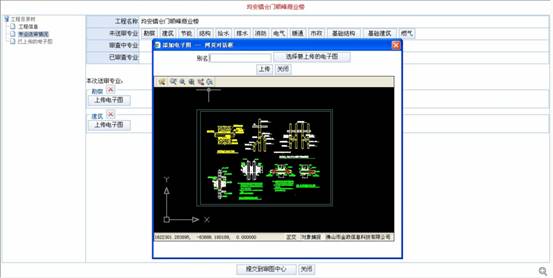

图纸上传

二、窗口预审

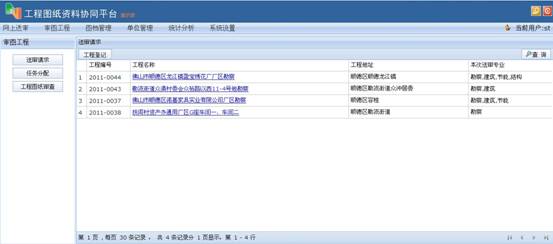

审图中心窗口工作人员对设计企业提交的网上申请进行网上预审。对预审通过的进行自动计费或按实际要求进行调整，确定收费金额并通知缴费；对已缴费的申请则转交审图部门进行审查；不合格的申请退回或不予受理。

初审管理

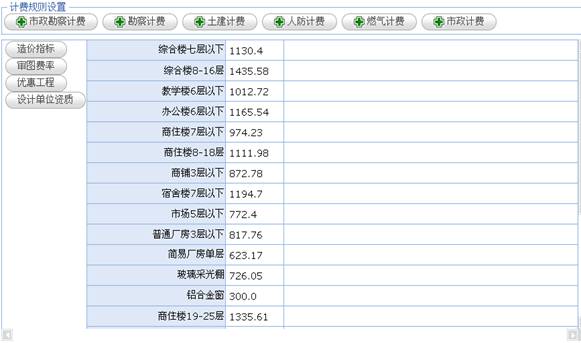

审图计费

三、网上审图

对审图中心而言，具备基本的项目图纸集中管理能力十分重要，既可确保其他部门和项目建设方便捷地查阅到最新的施工图纸，又防止项目实施过程中由于图纸整改信息的不对称造成损失，整个审图过程以电子图纸资料为基础，审图部门的工作人员通过系统进行电子图纸资料的查阅、标注，并和设计单位进行网上交流，从而完成图纸的网上审阅过程。

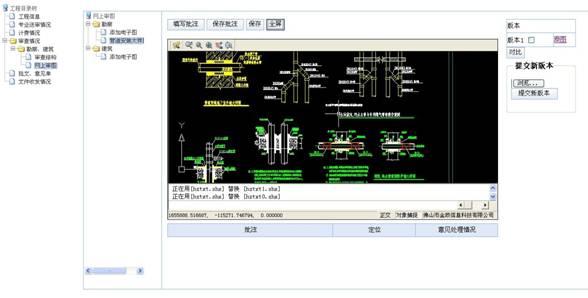

图纸审阅：具备图纸浏览功能：可根据审查的需要放大、缩小、旋转、移动、鸟瞰和漫游图纸，方便审图师清楚了解图纸设计内容。

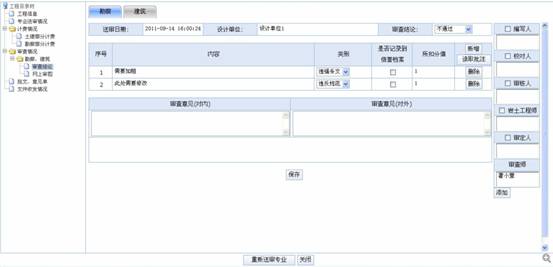

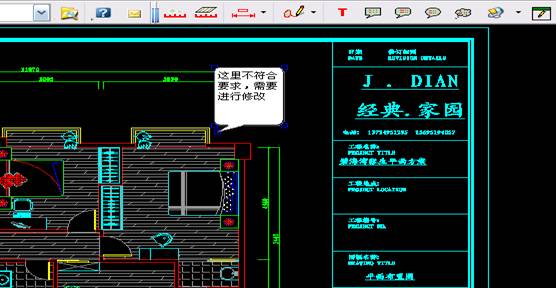

     图纸标注：审图师在审阅时，对图纸上有疑问的设计内容进行定位标注。系统自动采集该标注，并形成审图意见，待设计单位查阅，并按要求进行修改。

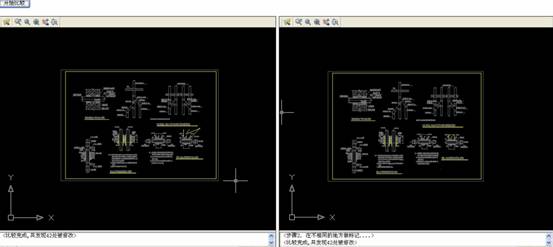

图纸比较：在审图过程中，设计单位会按审图师要求进行电子图纸的多次上传，各个图纸版本都所区别，而系统提供对任何两个版本的电子图纸进行比对，并对比对结果采用高亮提示，使审图人员迅速定位到两图的差异点，进行快速审图工作。

四、审图交互

在整个审图过程中，审图中心审图师和设计单位进行网上交流，登录系统后查看提交的专业的电子图纸审图情况，并根据需要进行修改、完善、网上回答审图师提出的疑问。
